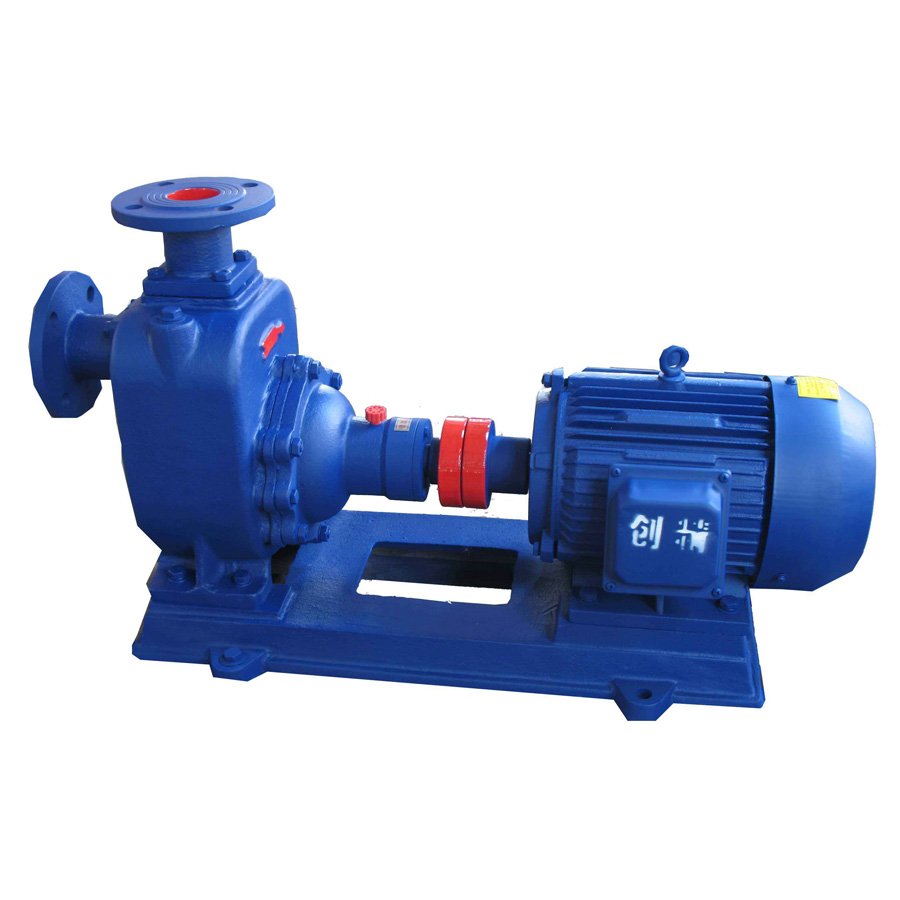

ZX卧式自吸离心泵概述
ZX系列自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。因此简化了管路系统，又改善了劳动条件。
ZX卧式自吸离心泵应用范围
1、自吸离心泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。
2、装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。
3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度、含固量可达30%以下)。不同液体可采用不同材质。分别于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。
4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的理想配套泵种。
ZX卧式自吸离心泵结构简图
|
序号 |
部件名称 |
序号 |
部件名称 |
|
|
1 |
进口接管 |
5 |
叶轮 |
|
|
2 |
进口单向阀 |
6 |
机械密封 |
|
|
3 |
出水接管 |
7 |
轴承座 |
|
|
4 |
泵体 |
8 |
泵轴 |
工作原理
该泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸人管路中吸人的气体再次混合，在高速旋转叶轮作用下，又流向管道泵叶轮外缘

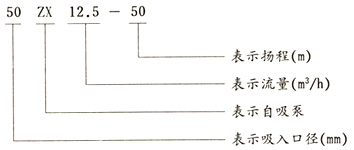

ZX卧式自吸离心泵型号意义
ZX卧式自吸离心泵性能参数表
|
型号 |
流量Q |
扬程(m) |
吸程(m) |
转速n(r/min) |
自吸性能（min/5m） |
功率（KW） |
||
|
(m3/h) |
（L/S） |
轴功率 |
电机功率 |
|||||
|
25ZX3.2-20 |
3.2 |
0.9 |
20 |
6.5 |
2900 |
1.9 |
0.46 |
0.75 |
|
25ZX3.2-32 |
3.2 |
0.9 |
32 |
6.5 |
2900 |
1.8 |
0.8 |
1.1 |
|
40ZX6.3-20 |
6.3 |
1.8 |
20 |
6.5 |
2900 |
1.9 |
0.87 |
11 |
|
40ZX10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX15-12 |
15 |
4.2 |
12 |
6.5 |
2900 |
2.4 |
1.1 |
1.5 |
|
50ZX18-20 |
18 |
5 |
20 |
6.5 |
2900 |
1.9 |
1.8 |
2.2 |
|
50ZX12.5-32 |
12.5 |
3.5 |
32 |
6.5 |
2900 |
1.5 |
2.1 |
3 |
|
50ZX20-30 |
20 |
5.6 |
30 |
6.5 |
2900 |
1.5 |
2.6 |
4 |
|
50ZX14-35 |
14 |
3.9 |
35 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX12.5-50 |
12.5 |
3.5 |
50 |
6.5 |
2900 |
1.4 |
4.3 |
5.5 |
|
50ZX15-60 |
15 |
4.2 |
60 |
6.5 |
2900 |
1.3 |
6.2 |
7.5 |
|
50ZX20-75 |
20 |
5.6 |
75 |
6.5 |
2900 |
1.3 |
9.8 |
11 |
|
65ZX30-15 |
30 |
8.3 |
15 |
6.5 |
2900 |
2 |
1.9 |
3 |
|
65ZX25-32 |
25 |
6.9 |
32 |
6 |
2900 |
1.5 |
4.4 |
5.5 |
|
80ZX35-13 |
35 |
9.7 |
13 |
6 |
2900 |
3.4 |
1.9 |
3 |
|
80ZX43-17 |
43 |
12 |
17 |
6 |
2900 |
1.8 |
3.1 |
4 |
|
80ZX40-22 |
40 |
11.1 |
22 |
6 |
2900 |
1.9 |
4.4 |
5.5 |
|
80ZX50-25 |
50 |
13.9 |
25 |
6 |
2900 |
1.5 |
5.2 |
7.5 |
|
80ZX50-32 |
50 |
13.9 |
32 |
6 |
2900 |
1.5 |
6.8 |
7.5 |
|
80ZX60-55 |
60 |
16.7 |
55 |
6 |
2900 |
1.5 |
15 |
18.5 |
|
80ZX60-70 |
60 |
16.7 |
70 |
6 |
2900 |
1.2 |
20.1 |
22 |
|
100ZX100-20 |
100 |
27.8 |
20 |
6 |
2900 |
1.8 |
7.8 |
11 |
|
100ZX100-40 |
100 |
27.8 |
40 |
6 |
2900 |
1.8 |
16.3 |
22 |
|
100ZX100-65 |
100 |
27.8 |
65 |
6 |
2900 |
1.8 |
27.7 |
30 |
|
100ZX70-75 |
70 |
19.4 |
75 |
6 |
2900 |
1.8 |
24.2 |
30 |
|
150ZX170-55 |
170 |
47.2 |
55 |
5 |
2900 |
1.8 |
39.2 |
45 |
|
150ZX170-65 |
170 |
47.2 |
65 |
5 |
2900 |
1.3 |
46.3 |
55 |
|
150ZX160-80 |
160 |
44.4 |
80 |
5 |
2900 |
1.2 |
53.6 |
55 |
|
200ZX400-32 |
400 |
111.1 |
32 |
5 |
1450 |
2 |
52.1 |
55 |
|
200ZX280-63 |
280 |
77.8 |
63 |
5 |
1450 |
1.5 |
73.9 |
90 |
|
200ZX350-65 |
350 |
97.2 |
65 |
5 |
1450 |
1.5 |
97.2 |
110 |
|
250ZX550-32 |
550 |
152.8 |
32 |
5 |
1450 |
2 |
72.3 |
75 |
|
250ZX400-50 |
400 |
111.1 |
50 |
5 |
1450 |
2 |
80 |
90 |
|
250ZX450-55 |
450 |
125 |
55 |
5 |
1450 |
2 |
102.1 |
110 |
|
250ZX400-75 |
400 |
111.1 |
75 |
5 |
1450 |
1.5 |
125.6 |
132 |
|
300ZX600-32 |
600 |
166.7 |
32 |
5 |
1450 |
2 |
79.2 |
90 |
|
300ZX500-50 |
500 |
138.9 |
50 |
5 |
1450 |
2 |
104.6 |
110 |
|
300ZX550-55 |
550 |
152.8 |
55 |
5 |
1450 |
2 |
117.6 |
132 |
ZX卧式自吸离心泵适应范围
流 量：3.2～550m3/h
扬 程：12～80m电
机功率：0.75～132kw
口 径：25～300mm
吸 程：5～6.5m
故障原因及解决方法
|
故障现象 |
原因分析 |
排除方法 |
|
ZX自吸离心泵不出水 |
1.泵壳内未加储液或储液不足 |
1.加足储液 |
|
ZX自吸离心泵杂音和振动较大 |
1.底脚不稳 |
1.加固 |
|
ZX自吸离心泵出水量不足 |
1.叶轮流道与吸入管被堵塞 |
1.排除堵塞物 |
|
ZX自吸离心泵轴功率消耗过大 |
1.流量过大 |
1.升高出口压力 |
