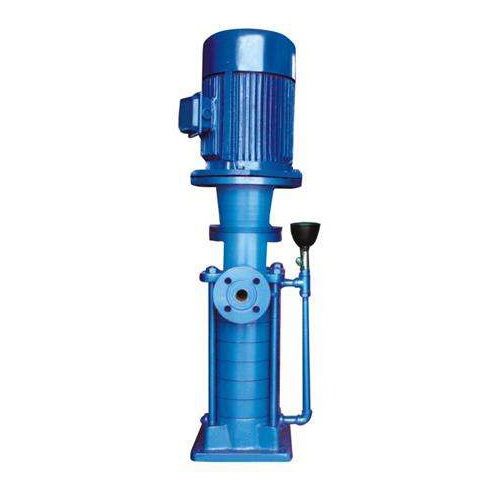

LG多级离心泵概述
LG型高层建筑给水多级泵是根据我国对高层建筑给排水及消防局标准开发的新一代给水产品。该型泵由于采用了高效节能的**水力模型，因此具有效率高，性能范围广的优点，更好地满足了用户的使用要求。另外，本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小，安装维修方便
LG多级离心泵是立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪声低、占地面积小的优点，主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水.LG系立式、单吸、多级分段式、便拆式离心泵，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准。LG系立式、单吸、多级分段式、便拆式离心泵，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准。
LG多级离心泵应用范围
LG型立式多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵；也适用于化工流程冷却塔的自动补水；系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。
LG多级离心泵特点
1、泵成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点，如加上防护罩可置于户外使用。
2、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用。
3、本系列泵采用便拆式结构，方便用户更换机械密封等易损件，安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管路的连接。
4、可根据流量和扬程的需要采用泵的串、并联运行方式。
5、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
6、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，
7、结构新颖，运行可靠：取消了平衡鼓（盘），其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
8、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，大地减少流动噪音。
LG多级离心泵优点
1、结构紧凑、体积小、占地面积少。
2、更换易损件（机械密封）方便，即“便拆”，不需拆电机。
3、装配无需调整，拆检维修方便。
4、径向力、轴向力采用水力平衡，轴承承受相结合。
5、噪声、振动小，运转平稳。
6、主要磨损件采用优质耐磨材料制造。
7、可配装同型号的普通电机。
8、机械密封特殊设计，密封性好，寿命增强。
9、采用热水型专用机械密封，可抽送热水。
该型泵特别适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的给排水及消防用水、喷淋、远距离输送及生产工艺循环中用水等。
LG多级离心泵型号意义
65LG36-20*3
65-泵的进水口直径(mm)
LGW-立式多级消防稳压给水泵
36-设计点流量(m3/h)
20-设计点单级叶轮扬程(m)
3-泵级数
LG多级离心泵性能参数
|
型 号 |
流 量 |
扬 程 |
转 速 |
功 率(kW) |
效 率 |
必 需 |
叶轮外径 |
|
|
(m3/h) |
(m) |
(r/min) |
轴功率 |
电机功率 |
(%) |
汽蚀余量(m) |
(mm) |
|
|
25LG3-10×2 |
3 |
20 |
2900 |
0.39 |
0.75 |
42 |
2 |
98 |
|
25LG3-10×3 |
3 |
30 |
2900 |
0.58 |
1.1 |
42 |
2 |
98 |
|
25LG3-10×4 |
3 |
40 |
2900 |
0.78 |
1.5 |
42 |
2 |
98 |
|
25LG3-10×5 |
3 |
50 |
2900 |
0.97 |
1.5 |
42 |
2 |
98 |
|
25LG3-10×6 |
3 |
60 |
2900 |
1.17 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×7 |
3 |
70 |
2900 |
1.36 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×8 |
3 |
80 |
2900 |
1.56 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×9 |
3 |
90 |
2900 |
1.75 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×10 |
3 |
100 |
2900 |
1.95 |
3 |
42 |
2 |
98 |
|
25LG3-10×11 |
3 |
110 |
2900 |
2.14 |
3 |
42 |
2 |
98 |
|
25LG3-10×12 |
3 |
120 |
2900 |
2.33 |
4 |
42 |
2 |
98 |
|
25LG3-10×13 |
3 |
130 |
2900 |
2.53 |
4 |
42 |
2 |
98 |
|
25LG3-10×14 |
3 |
140 |
2900 |
2.72 |
4 |
42 |
2 |
98 |
|
25LG3-10×15 |
3 |
150 |
2900 |
2.92 |
4 |
42 |
2 |
98 |
|
32LG6.5-15×2 |
6.5 |
30 |
2900 |
1 |
1.5 |
53 |
2.4 |
116 |
|
32LG6.5-15×3 |
6.5 |
45 |
2900 |
1.5 |
2.2 |
53 |
2.4 |
116 |
|
32LG6.5-15×4 |
6.5 |
60 |
2900 |
2 |
3 |
53 |
2.4 |
116 |
|
32LG6.5-15×5 |
6.5 |
75 |
2900 |
2.5 |
4 |
53 |
2.4 |
116 |
|
32LG6.5-15×6 |
6.5 |
90 |
2900 |
3 |
4 |
53 |
2.4 |
116 |
|
32LG6.5-15×7 |
6.5 |
105 |
2900 |
3.5 |
5.5 |
53 |
2.4 |
116 |
|
32LG6.5-15×8 |
6.5 |
120 |
2900 |
4 |
5.5 |
53 |
2.4 |
116 |
|
40LG12-15×2 |
12 |
30 |
2900 |
1.63 |
2.2 |
60 |
2.9 |
120 |
|
40LG12-15×3 |
12 |
45 |
2900 |
2.45 |
3 |
60 |
2.9 |
120 |
|
40LG12-15×4 |
12 |
60 |
2900 |
3.27 |
4 |
60 |
2.9 |
120 |
|
40LG12-15×5 |
12 |
75 |
2900 |
4.08 |
5.5 |
60 |
2.9 |
120 |
|
40LG12-15×6 |
12 |
90 |
2900 |
4.9 |
5.5 |
60 |
2.9 |
120 |
|
40LG12-15×7 |
12 |
105 |
2900 |
5.72 |
7.5 |
60 |
2.9 |
120 |
|
40LG12-15×8 |
12 |
120 |
2900 |
6.54 |
7.5 |
60 |
2.9 |
120 |
|
50LG24-20×2 |
24 |
40 |
2950 |
3.79 |
5.5 |
69 |
3.15 |
134 |
|
50LG24-20×3 |
24 |
60 |
2950 |
5.68 |
7.5 |
69 |
3.15 |
134 |
|
50LG24-20×4 |
24 |
80 |
2950 |
7.58 |
11 |
69 |
3.15 |
134 |
|
50LG24-20×5 |
24 |
100 |
2950 |
9.47 |
11 |
69 |
3.15 |
134 |
|
50LG24-20×6 |
24 |
120 |
2950 |
11.37 |
15 |
69 |
3.15 |
134 |
|
65LG36-20×2 |
36 |
40 |
2950 |
5.41 |
7.5 |
72.5 |
3.4 |
136 |
|
65LG36-20×3 |
36 |
60 |
2950 |
8.11 |
11 |
72.5 |
3.4 |
136 |
|
65LG36-20×4 |
36 |
80 |
2950 |
10.82 |
15 |
72.5 |
3.4 |
136 |
|
65LG36-20×5 |
36 |
100 |
2950 |
13.52 |
18.5 |
72.5 |
3.4 |
136 |
|
65LG36-20×6 |
36 |
120 |
2950 |
16.23 |
22 |
72.5 |
3.4 |
136 |
|
80LG50-20×2 |
50 |
40 |
2950 |
7.26 |
11 |
75 |
3.8 |
135 |
|
80LG50-20×3 |
50 |
60 |
2950 |
10.89 |
15 |
75 |
3.8 |
135 |
|
80LG50-20×4 |
50 |
80 |
2950 |
14.52 |
18.5 |
75 |
3.8 |
135 |
|
80LG50-20×5 |
50 |
100 |
2950 |
18.16 |
22 |
75 |
3.8 |
135 |
|
80LG50-20×6 |
50 |
120 |
2950 |
21.78 |
30 |
75 |
3.8 |
135 |
