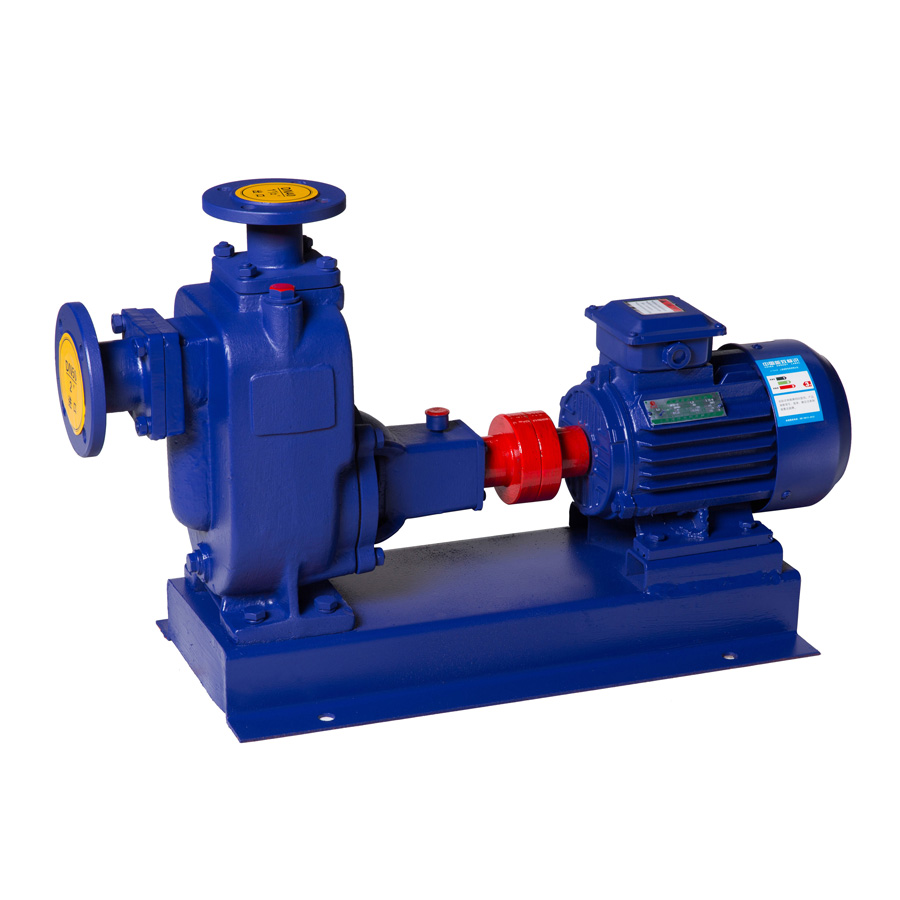

ZW型无堵塞自吸式污水泵产品概述
无堵塞自吸式污水泵是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及工程污水物和胶质液体，减轻人力的劳动强度，而且安装使用方便，极少维修，自吸排污泵性能达到先进水平，具有广阔的应用市场和发展前景。
ZW型无堵塞自吸式污水泵产品特点
1、ZW自吸排污泵的排污能力强：叶轮防堵设计，确保了泵无堵塞。
2、自吸排污泵有着节能：采用完善水力模型，效率比一般自吸泵高3～5%。
3、ZW自吸排污泵自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
ZW型无堵塞自吸式污水泵产品用途及条件
ZW自吸式污水泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
自吸式排污泵的使用条件：1环境温度≤45℃，介质温度≤60℃。2.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。3.通过颗粒大直径为自吸泵口径的60%，纤维长度为口径的5倍。4.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米
ZW型无堵塞自吸式污水泵技术参数
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
ZW型无堵塞自吸式污水泵型号意义
ZW自吸排污泵
例如：50ZW15-30
50-进口口径(mm)
ZW自吸排污泵
15-流量(m3/h)
30-扬程(m)
P-材质不锈钢
B-防爆电机型 性能参数
|
型号 |
流量Q |
扬程 |
电机功率 |
转速 |
|
25ZW8-15 |
8 |
15 |
1.5 |
2900 |
|
32ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
32ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
40ZW15-30 |
15 |
30 |
3 |
2900 |
|
50ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
50ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
50ZW15-30 |
15 |
30 |
3 |
2900 |
|
65ZW30-18 |
30 |
18 |
4 |
1450 |
|
65ZW20-30 |
20 |
30 |
5.5 |
2900 |
|
65ZW15-30 |
15 |
30 |
3 |
2900 |
|
65ZW20-14 |
20 |
14 |
2.2 |
2900 |
|
65ZW25-40 |
25 |
40 |
7.5 |
2900 |
|
65ZW30-50 |
30 |
50 |
11 |
2900 |
|
80ZW40-16 |
40 |
16 |
4 |
1450 |
|
80ZW40-50 |
40 |
50 |
18.5 |
2900 |
|
80ZW65-25 |
65 |
25 |
7.5 |
2900 |
|
80ZW80-35 |
80 |
35 |
15 |
2900 |
|
80ZW50-60 |
50 |
60 |
22 |
2900 |
|
100ZW100-15 |
100 |
15 |
7.5 |
1450 |
|
100ZW80-20 |
80 |
20 |
7.5 |
1450 |
|
100ZW100-20 |
100 |
20 |
11 |
1450 |
|
100ZW100-30 |
100 |
30 |
22 |
2900 |
|
100ZW80-60 |
80 |
60 |
37 |
2900 |
|
100ZW80-80 |
80 |
80 |
45 |
2900 |
|
125ZW120-20 |
120 |
20 |
15 |
1450 |
|
125ZW200-15 |
200 |
15 |
15 |
1450 |
|
150ZW200-15 |
200 |
15 |
15 |
1450 |
|
150ZW250-25 |
250 |
25 |
45 |
2900 |
|
200ZW280-14 |
280 |
14 |
22 |
1450 |
|
200ZW300-18 |
300 |
18 |
37 |
1450 |
|
200ZW280-28 |
280 |
28 |
55 |
1450 |
|
250ZW420-20 |
420 |
20 |
55 |
1450 |
|
300ZW800-14 |
800 |
14 |
55 |
1450 |
ZW型无堵塞自吸式污水泵故障处理
|
自吸排污泵故障现象 |
自吸排污泵故障原因分析 |
自吸排污泵故障排除方法 |
|
自吸排污泵不出水 |
泵体内未加储液或储液不足 |
加足 |
|
吸入管路漏气 |
消除管路漏气现象 |
|
|
电压过低 |
调整电压 |
|
|
吸程过高或吸入管路太长 |
降低吸程或缩短管路 |
|
|
机械密封泄漏过大 |
修理或更换 |
|
|
自吸排污泵出水不足 |
因使用不当，叶轮流道或吸入管路被堵塞 |
消除堵塞物 |
|
叶轮磨损严重 |
更换叶轮 |
|
|
功率不足转速太低 |
调整至额定转速 |
|
|
自吸排污泵噪音、振动过大 |
底脚不稳 |
加固 |
|
轴承磨损严重 |
更换轴承 |
|
|
泵与电机主轴不同轴 |
调整同轴度 |
|
|
自吸排污泵轴承温度过高 |
润滑脂变质或干燥 |
更换润滑脂 |
|
轴承损坏 |
更换 |
|
|
自吸排污泵泄漏 |
联接螺栓松动 |
固紧 |
|
密封件磨损 |
更换 |

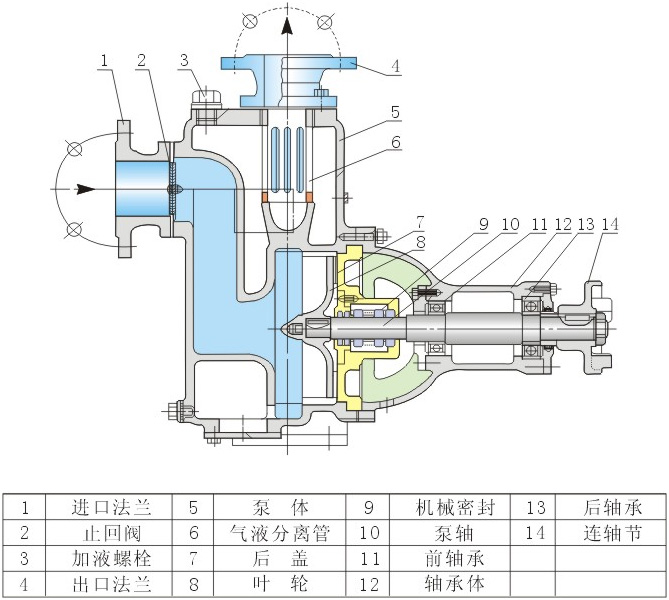

结构示意
订货说明
1.自吸式无堵塞排污泵产品名称及型号；
2.自吸式无堵塞排污泵规格口径；
3.自吸式无堵塞排污泵产品流量；
4.自吸式无堵塞排污泵产品扬程；
5.自吸式无堵塞排污泵产品功率；
6.自吸式无堵塞排污泵使用介质；
7.自吸式无堵塞排污泵产品材料；
使用事项
1.吸入管路越短越好，最长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。
3.自吸泵第一次使用，仍需将泵腔灌满水。
4.常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。
5.此泵可定做直联式，同心度高，稳定性增强，亦更为经济，不过维修稍嫌麻烦。
