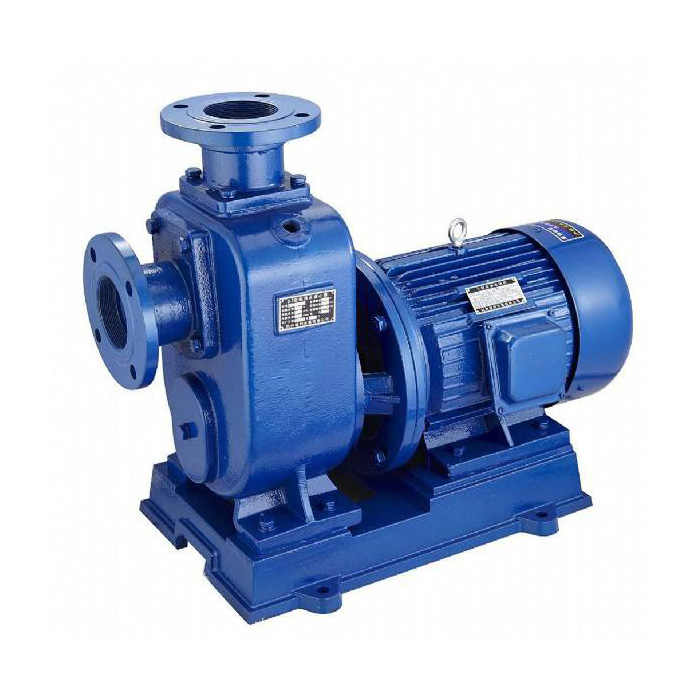

ZWL型直联自吸式无堵塞排污泵
ZW自吸式无堵塞排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。1环境温度≤45℃，介质温度≤60℃。2.介质PH值铸铁泵为6～9，不锈钢泵为1～14。3.通过颗粒大直径为泵口径的60%，纤维长度为口径的5倍。4.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
ZWL型直联自吸式无堵塞排污泵产品概述
ZW型自吸式无堵塞排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。ZW自吸排污泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象 一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体，可广泛 适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等 化工介质理想的杂质泵.ZW自吸排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
ZWL型直联自吸式无堵塞排污泵相关优点
1.结构紧凑、占地面积小。排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。
2安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。
3连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷（径向）相对较小,寿命比一般泵要长得多。
4不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。
5.振动噪声小,电机温升低,对环境无污染

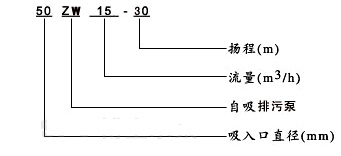

ZWL型直联自吸式无堵塞排污泵型号意义
ZWL型直联自吸式无堵塞排污泵结构简图
|
序号 |
部件名称 |
序号 |
部件名称 |
|
|
1 |
进口接管 |
5 |
叶轮 |
|
|
2 |
进口单向阀 |
6 |
机械密封 |
|
|
3 |
出水接管 |
7 |
轴承座 |
|
|
4 |
泵体 |
8 |
泵轴 |
ZWL型直联自吸式无堵塞排污泵故障原因及解决方法
|
自吸无堵塞排污泵故障现象 |
自吸式无堵塞排污泵故障原因分析 |
自吸式无堵塞排污泵故障排除方法 |
|
自吸无堵塞排污泵不出水 |
泵体内未加储液或储液不足 |
加足 |
|
吸入管路漏气 |
消除管路漏气现象 |
|
|
电压过低 |
调整电压 |
|
|
吸程过高或吸入管路太长 |
降低吸程或缩短管路 |
|
|
机械密封泄漏过大 |
修理或更换 |
|
|
自吸式排污泵出水不足 |
因使用不当，叶轮流道或吸入管路被堵塞 |
消除堵塞物 |
|
叶轮磨损严重 |
更换叶轮 |
|
|
功率不足转速太低 |
调整至额定转速 |
|
|
自吸无堵塞排污泵噪音、振动过大 |
底脚不稳 |
加固 |
|
轴承磨损严重 |
更换轴承 |
|
|
泵与电机主轴不同轴 |
调整同轴度 |
|
|
自吸无堵塞排污泵轴承温度过高 |
润滑脂变质或干燥 |
更换润滑脂 |
|
轴承损坏 |
更换 |
|
|
自吸无堵塞排污泵泄漏 |
联接螺栓松动 |
固紧 |
|
密封件磨损 |
更换 |
ZWL型直联自吸式无堵塞排污泵性能参数表
|
型号 |
流量Q |
扬程 |
电机功率 |
转速 |
|
25ZW8-15 |
8 |
15 |
1.5 |
2900 |
|
32ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
32ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
40ZW15-30 |
15 |
30 |
3 |
2900 |
|
50ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
50ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
50ZW15-30 |
15 |
30 |
3 |
2900 |
|
65ZW30-18 |
30 |
18 |
4 |
1450 |
|
65ZW20-30 |
20 |
30 |
5.5 |
2900 |
|
65ZW15-30 |
15 |
30 |
3 |
2900 |
|
65ZW20-14 |
20 |
14 |
2.2 |
2900 |
|
65ZW25-40 |
25 |
40 |
7.5 |
2900 |
|
65ZW30-50 |
30 |
50 |
11 |
2900 |
|
80ZW40-16 |
40 |
16 |
4 |
1450 |
|
80ZW40-50 |
40 |
50 |
18.5 |
2900 |
|
80ZW65-25 |
65 |
25 |
7.5 |
2900 |
|
80ZW80-35 |
80 |
35 |
15 |
2900 |
|
80ZW50-60 |
50 |
60 |
22 |
2900 |
|
100ZW100-15 |
100 |
15 |
7.5 |
1450 |
|
100ZW80-20 |
80 |
20 |
7.5 |
1450 |
|
100ZW100-20 |
100 |
20 |
11 |
1450 |
|
100ZW100-30 |
100 |
30 |
22 |
2900 |
|
100ZW80-60 |
80 |
60 |
37 |
2900 |
|
100ZW80-80 |
80 |
80 |
45 |
2900 |
|
125ZW120-20 |
120 |
20 |
15 |
1450 |
|
125ZW200-15 |
200 |
15 |
15 |
1450 |
|
150ZW200-15 |
200 |
15 |
15 |
1450 |
|
150ZW250-25 |
250 |
25 |
45 |
2900 |
|
200ZW280-14 |
280 |
14 |
22 |
1450 |
|
200ZW300-18 |
300 |
18 |
37 |
1450 |
|
200ZW280-28 |
280 |
28 |
55 |
1450 |
|
250ZW420-20 |
420 |
20 |
55 |
1450 |
|
300ZW800-14 |
800 |
14 |
55 |
1450 |
