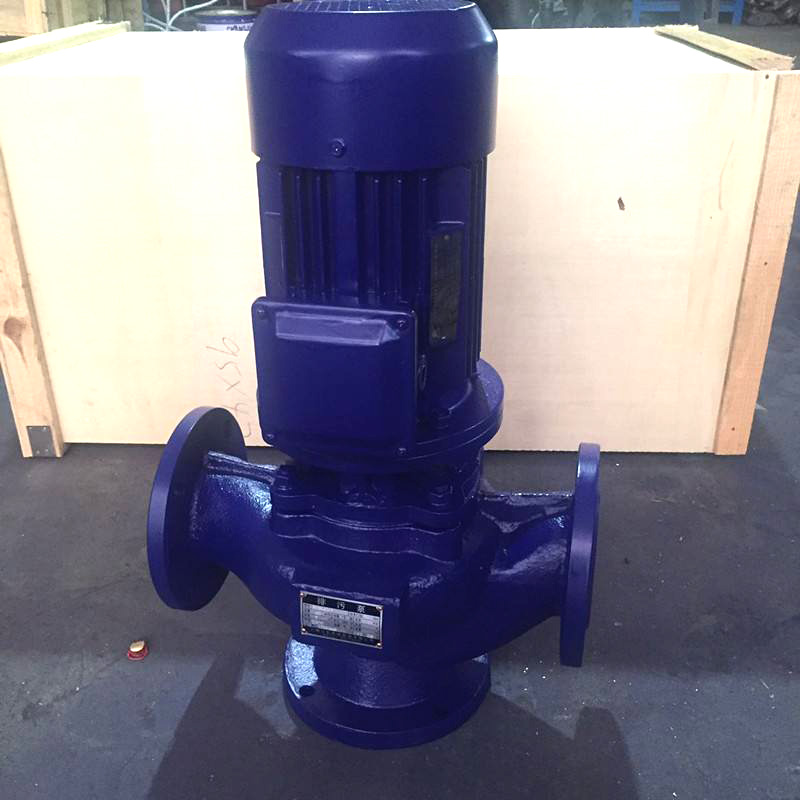

![YW.LW.GW系列管道排污泵](pic/201952417354136060.jpg)
产品概述
该泵是引进国外高效节能无堵塞排污泵先进经验,结合本单位技术力量研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。电机用油室隔开,具有无堵塞、高效率、节能显著,是我国泵类更新换代的新产品,深受用户欢迎和好评。
产品特点
①采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
④该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
⑦可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用,而保证电机不会过载。
⑨有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。

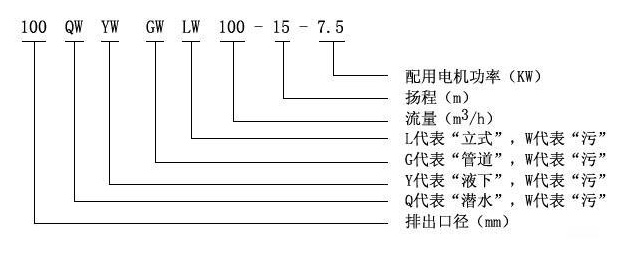

型号意义
无堵塞排污泵的型号分析:GW为管道式无堵塞排污泵,LW为直立式无堵塞排污泵,YW为液下式无堵塞排污泵,QW为移动式潜水无堵塞排污泵,WQ为固定潜水无堵塞排污泵,这几种根据实际情况广泛应用于制药,环保,化工,建筑工程等行业。
性能参数
型 号 |
转 速 |
功 率 |
效 率 |
25-8-22-1.1 |
2825 |
1.1 |
38.1 |
32-12-15-1.1 |
2825 |
1.1 |
40 |
40-15-15-1.5 |
2840 |
1.5 |
42 |
40-15-30-2.2 |
2840 |
2.2 |
48 |
50-20-7-0.75 |
1390 |
0.75 |
54 |
50-10-10-0.75 |
1390 |
0.75 |
56 |
50-20-15-1.5 |
2840 |
1.5 |
55 |
50-15-25-2.2 |
2840 |
2.2 |
56 |
50-18-30-3 |
2880 |
3 |
58 |
50-25-32-5.5 |
2900 |
5.5 |
53 |
50-20-40-7.5 |
2900 |
7.5 |
55 |
65-25-15-2.2 |
2840 |
2.2 |
52 |
65-37-13-3 |
2880 |
3 |
55 |
65-25-30-4 |
2890 |
4 |
58 |
65-30-40-7.5 |
2900 |
7.5 |
56 |
65-35-50-11 |
2930 |
11 |
60 |
65-35-60-15 |
2930 |
15 |
63 |
80-40-7-2.2 |
1420 |
2.2 |
52 |
80-43-13-3 |
2880 |
3 |
50 |
80-40-15-4 |
2890 |
4 |
57 |
80-65-25-7.5 |
2900 |
7.5 |
56 |
100-80-10-4 |
1440 |
4 |
62 |
100-110-10-5.5 |
1440 |
5.5 |
66 |
100-100-15-7.5 |
1440 |
7.5 |
67 |
100-85-20-7.5 |
1440 |
7.5 |
68 |
100-100-25-11 |
1460 |
11 |
65 |
100-100-30-15 |
1460 |
15 |
66 |
100-100-35-18.5 |
1470 |
18.5 |
65 |
125-130-15-11 |
1460 |
11 |
62 |
125-130-20-15 |
1460 |
15 |
63 |
150-145-9-7.5 |
1440 |
7.5 |
63 |
150-180-15-15 |
1460 |
15 |
65 |
150-180-20-18.5 |
1470 |
18.5 |
75 |
150-180-25-22 |
1470 |
22 |
76 |
150-130-30-22 |
1470 |
22 |
75 |
150-180-30-30 |
1470 |
30 |
73 |
150-200-30-37 |
1480 |
37 |
70 |
型 号 口径-流量-扬程 (mm)(m3/h)(m) |
转 速 |
功 率 |
效 率 |
200-300-7-11 |
970 |
11 |
73 |
200-250-11-15 |
970 |
15 |
74 |
200-400-10-22 |
1470 |
22 |
76 |
200-400-13-30 |
1470 |
30 |
73 |
200-250-15-18.5 |
1470 |
18.5 |
72 |
200-300-15-22 |
1470 |
22 |
73 |
200-250-22-30 |
1470 |
30 |
71 |
200-350-25-37 |
1480 |
37 |
75 |
200-400-30-55 |
1480 |
55 |
70 |
200-350-40-75 |
980 |
75 |
70 |
250-600-9-30 |
980 |
30 |
74 |
250-600-12-37 |
1480 |
37 |
78 |
250-600-15-45 |
1480 |
45 |
75 |
250-600-20-55 |
1480 |
55 |
73 |
250-600-25-75 |
1480 |
75 |
73 |
250-800-12-45 |
1480 |
45 |
76 |
300-500-15-45 |
980 |
45 |
70 |
300-800-15-55 |
980 |
55 |
73 |
300-600-20-55 |
680 |
55 |
75 |
300-800-20-75 |
980 |
75 |
78 |
300-950-20-90 |
980 |
90 |
80 |
300-1000-25-110 |
980 |
110 |
82 |
350-1100-10-55 |
980 |
55 |
84.5 |
350-1500-15-90 |
980 |
90 |
82.5 |
350-1200-18-90 |
980 |
90 |
83.1 |
350-1100-28-132 |
740 |
132 |
86.2 |
350-1000-36-160 |
740 |
160 |
78.5 |
400-1500-10-75 |
980 |
75 |
82.1 |
400-2000-15-132 |
740 |
132 |
85.5 |
400-1700-22-160 |
740 |
160 |
82.1 |
400-1500-26-160 |
740 |
160 |
86.5 |
400-1700-30-200 |
740 |
200 |
83.5 |
400-1800-32-250 |
740 |
250 |
82.1 |
400-1760-7.5-55 |
540 |
55 |
82.1 |
500-2500-10-110 |
740 |
110 |
82 |
500-2600-15-160 |
740 |
160 |
83 |
500-2400-22-220 |
740 |
220 |
84 |
适用范围
GW系列无堵塞管道式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
使用条件
A、泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米。
B、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
C、铸铁材质的使用范围这PH5~9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米,超过以上条件时,应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度,介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。
产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能效果显著,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;
YW型无堵塞液下排污泵概述
YW液下排污泵为立式液下式结构,工作时泵体浸在水中,液下深度可达0.5~5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。
YW型无堵塞液下排污泵产品特点
无堵塞液下排污泵采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约为50%的固体颗粒.液下排污泵机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行。
YW型无堵塞液下排污泵工作条件
a、YW液下排污泵介质温度不超过70℃,介质重度为1-1.3k/dm3。
b、 液下式排污泵铸铁材质的使用介质PH值在5-9范围内。
c、 1Cr18Ni9Ti不锈钢液下泵可使用各种带腐蚀性介质。
注:用户如有特殊的温度、介质等要求请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。 液下排污泵适应安装在水池或水槽的支架上,电机放在只可用于固定或移动的地方。该泵的基本长度为1~5米,适用于各企业输送生活污水、建筑污水,印染、造纸、化工、制药厂含块状介质的工业液体,也可用于抽送清水。
YW型无堵塞液下排污泵操作规程
1、液下式排污泵必须垂直安装在液体料池盖板上,不允许斜放。
2、用手动水泵,检查水泵是否有卡住现象,并检查电机的旋涡方向是否和泵要求转向一致。
3、液下式排污泵须浸没入液体内,切勿脱液空转。
4、液下式排污泵的出口管路必须另设支架,不允许将其重量直接落在泵体上
产品概述
ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
适用范围
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
产品优点
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
技术参数
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。
适用范围
WQ系列无堵塞移动式潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,方便用户更换;
4、自动控制柜可以根据所需液位变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
使用条件
1、排污泵系列产品在额定电压为380V,电源频率为50Hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品工作运行时必须完全潜入水中,但潜水深度不得超过10m;
6、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
适用范围
LW系列无堵塞立式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
使用条件
1、LW立式排污泵系列产品在额定电压为380V,电源频率为50Hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
注意:在选型或安装使用前务使泵实际使用条件符合以上条款,确保产品的正确使用!
产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能效果显著,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;
适用范围
QW系列无堵塞移动式潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
使用条件
1、排污泵系列产品在额定电压为380V,电源频率为50Hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品工作运行时必须完全潜入水中,但潜水深度不得超过10m;
6、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
注意:在选型或安装使用前务必使泵实际使用条件符合以上条款,确保产品的正确使用!
产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,方便用户更换;
4、自动控制柜可以根据所需液位变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
