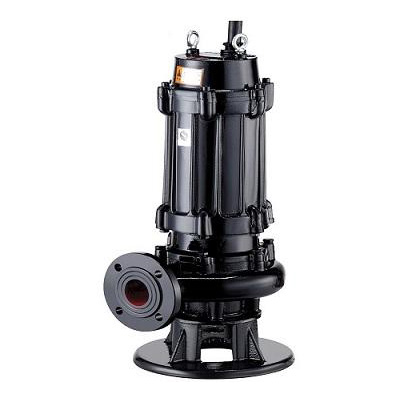

QW潜水排污泵QW潜水排污泵概述

该泵自吸和无堵塞排污于一体，即可像一般清水自吸泵那样不需要安装底座，不需引灌水，又可抽吸含有固体颗粒块，长纤维的污物，沉淀物，废矿杂质，粪便处理及工程污水物，减轻工人的劳动强度。
QW潜水排污泵设计合理，配套电机合理，效率高，节能效果显著，是引进国外节能无堵塞排污泵先进经验，结合本单位技术力量研制而成，各项性能指标均达到国家标准同类产品水平。由于采用单通道叶轮、动密封采用两组特殊硬质合金机械密封装置。电机用油室隔开，具有无堵塞、节能显著，是我国泵类更新换代的新产品，深受用户欢迎和好评。
QW潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，极少维修，性能稳定无需建泵房，潜入水中即可工作，大大减小工程造价。

QW潜水排污泵QW潜水排污泵型号意义

QW潜水排污泵

QW潜水排污泵QW潜水排污泵特点

①采用单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机保护。
⑤可根据用户需要配备全自动保护控制柜，对泵的漏水、漏电、过载及超温等进行保护，提高了产品的可靠性。
⑥浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来方便，人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

QW潜水排污泵QW潜水排污泵性能参数

序号	型号	口径 mm	流量 m3/h	扬程 m	功率 KW	转速 r/min	效率 %
1	25 WQ 8-22-1.1	25	8	22	1.1	2900	38.5
2	32 WQ 12-15-1.1	32	12	15	1.1	2900	40
3	40 WQ 15-15-1.5	40	15	15	1.5	2900	45.1
4	40 WQ 15-30-2.2	40	15	30	2.2	2900	48
5	50 WQ 20-7-0.75	50	20	7	0.75	2900	54
6	50 WQ 10-10-0.75	50	10	10	0.75	2900	56
7	50 WQ 20-15-1.5	50	20	15	1.5	2900	55
8	50 WQ 15-25-2.2	50	15	25	2.2	2900	56
9	50 WQ 25-20-2.2	50	25	20	2.2	2900	56
10	50 WQ 18-30-3	50	18	30	3	2900	58
11	50 WQ 25-32-5.5	50	25	32	5.5	2900	53
12	50 WQ 20-40-7.5	50	20	40	7.5	2900	55
13	65 WQ 25-15-2.2	65	25	15	2.2	2900	52
14	65 WQ 37-13-3	65	37	13	3	2900	55
15	65 WQ 25-30-4	65	25	30	4	2900	58
16	65 WQ 30-40-7.5	65	30	40	7.5	2900	56
17	65 WQ 35-50-11	65	35	50	11	2900	60
18	65 WQ 35-60-15	65	35	60	15	2900	63
19	80 WQ 40-7-2.2	80	40	7	2.2	1450	52
20	80 WQ 43-13-3	80	43	13	3	2900	50
21	80 WQ 40-15-4	80	40	15	4	2900	57
22	80 WQ 65-25-7.5	80	65	25	7.5	2900	56
23	100 WQ 80-10-4	100	80	10	4	1450	62
24	100 WQ 110-10-5.5	100	110	10	5.5	1450	66
25	100 WQ 100-15-7.5	100	100	15	7.5	1450	67
26	100 WQ 80-20-7.5	100	80	20	7.5	1450	68
27	100 WQ 100-25-11	100	100	25	11	1450	65
28	100 WQ 100-30-15	100	100	30	15	1450	66
29	100 WQ100-35-18.5	100	100	35	18.5	1450	65
30	125 WQ 100-15-11	125	100	15	11	1450	62
31	125 WQ 130-20-15	125	130	20	15	1450	63
32	150 WQ 145-9-7.5	150	145	9	7.5	1450	63
33	150 WQ 180-15-15	150	180	15	15	1450	65
34	150 WQ 180-20-18.5	150	180	20	18.5	1450	75
35	150 WQ 180-25-22	150	180	25	22	1450	76
36	150 WQ 130-30-22	150	130	30	22	1450	75
37	150 WQ 180-30-30	150	180	30	30	1450	73
38	150 WQ 200-30-37	150	200	30	37	1450	70
39	150 WQ 160-45-37	150	160	37	37	1450	70
40	200 WQ 300-7-11	200	300	7	11	980	73

QW潜水排污泵QW潜水排污泵用途及适用范围

QW潜水高效无堵塞排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的结水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。
QW潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

QW潜水排污泵QW潜水排污泵使用条件

1、高效无堵塞排污泵的介质温度不超过60℃，介质重度为1～1.3kg/dm3。
2、无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。
3、高效无堵塞排污泵的铸铁材质的使用范围为PH5～9。
4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

QW潜水排污泵QW潜水排污泵结构图

QW潜水排污泵

QW潜水排污泵QW潜水排污泵使用方法及注意事项

1、该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口)两个吊环螺钉或起吊板中上下起吊泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿过两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。
2、用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。
3、高效排污泵使用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
4、无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。
5、不得将泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%) ，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。
6、高效排污泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7、的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装人下水做事或移动，以防万一电泵漏电而发生意外事故。
8、高效排污泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。

QW潜水排污泵QW潜水排污泵安装

1、移动式安装系统。
高效排污泵它以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。
2、自动耦合装置系统
高效排污泵适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动藕合、密封，而提升时则自动脱落。
QW潜水排污泵的维护保养：
1、如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。
2、高效排污泵每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。
3、应有专人管理与使用，并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
4、高效排污泵的叶轮和泵体之间的密封环具有密封功能，如密封环损坏将直接影响泵的性能，必要时应更换。
5、拆卸、维修后，机壳组件必须经0.2MPa气密试验检查，以确保电机密封可靠。
6、高效排污泵在常规状态下泵每使用300-500小时后应加注或更换油室中机抽(10-30号机油)，使机械密封保持良好的润滑状态，提高机械密封使用寿命。
