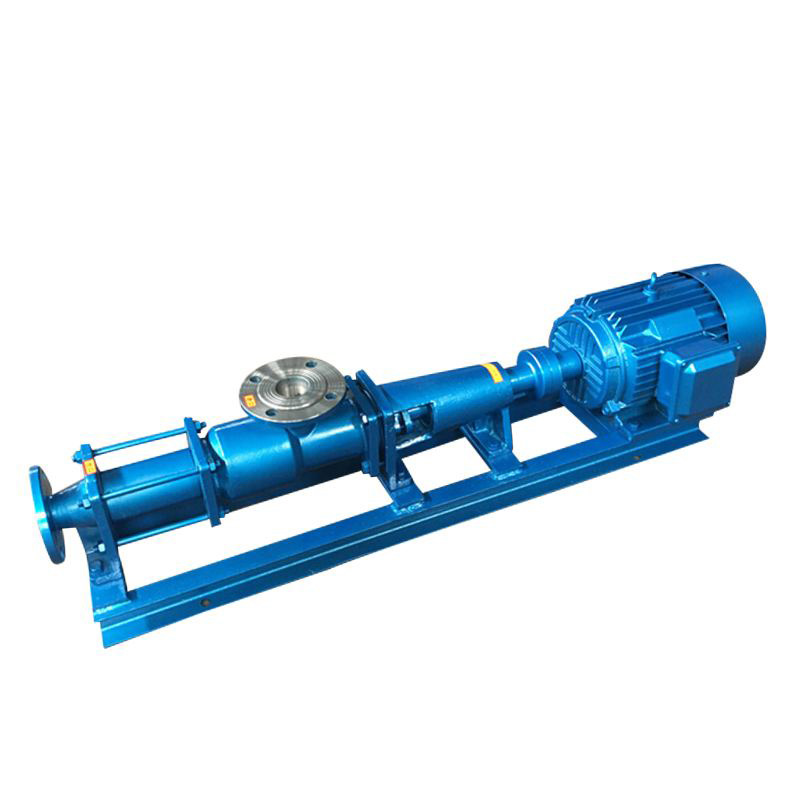

![G螺杆泵L-1B浓浆泵](pic/201952417332458008.jpg)
结构材质型式
I-1B型浓浆泵:壳体铸铁,传动件为一般钢材,适用于一般中性浓浆液输送。
I-1B型浓浆泵:传动件(主轴、螺杆和绕轴)为不锈钢制造,适用于一般微酸、碱浆液输送。
I-1B型浓浆泵:传动件和接角浆液的泵壳均由不锈钢制造,适用于食品、制药及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶,食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动,电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动供用户选购。
配用电动机有一般封闭式、防爆式和电磁调速式电机。
浓浆泵使用范围
浓浆泵广泛应用于化工、制药、酿造、造纸、食品等单位。
1.浓浆泵可输送高浓度高粘度(<10000PaS)及含有颗粒的悬浮浆液。
2.浓浆泵输送液流稳定,无过流、脉动及搅拌、剪切浆液现象。
3.浓浆泵排出压力与转速无关,低流量也可保持高的排出压力。
4.浓浆泵流量与转速成正比,通过变速机构或高速电机可实现流量调节。
5.浓浆泵自吸能力强,液体流向由泵的旋转方向来改变,适用于管道需反、正向冲洗的场合。
6.浓浆泵运转平稳、振动、噪声小。
7.浓浆泵结构简单、拆装、维修方便。
螺杆泵(浓浆泵)是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质耐酸不锈钢制作,衬筒采用无毒无味的橡胶、工作温度可达120℃,可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。广泛用于食品、冶金、化工、印染、造纸、陶瓷等工业部门。
浓浆泵结构说明
1 |
弯头接管 |
5 |
三通泵体 |
9 |
空心泵轴 |
2 |
直筒 |
6 |
石棉填料 |
10 |
泵座 |
3 |
橡胶管 |
7 |
填料压盖 |
11 |
销轴销帽 |
4 |
螺杆泵 |
8 |
绕轴 |
12 |
联轴器 |
浓浆泵性能参数
型 号 |
理论流量 |
流量 |
扬程 |
吸程 |
进出口径 |
转速 |
配用电机 |
工作压力 |
老型I-1B1寸 |
1.8 |
1.1 |
30 |
2 |
25 |
960 |
2.2 |
3 |
I-1B1寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
老型I-1B1.5寸 |
4.8 |
3 |
80 |
2 |
40 |
960 |
3 |
8 |
I-1B1.5寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
I-1B2寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
I-1B2.5寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
老型I-1B3寸 |
15 |
10 |
60 |
3 |
75 |
960 |
7.5 |
6 |
I-1B3寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
I-1B4寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
I-1B5寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
老型I-1B5寸 |
27 |
19 |
60 |
3 |
125 |
960 |
11 |
6 |
I-1B6寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 |
产品概述
螺杆泵是一种单螺杆式输送泵、它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,该型泵是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。
产品特点
自吸能力强,不用装底阀可直接抽吸液体。泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。运转平稳、振动、噪声小。 结构简单、拆装维修方便。工作温度可达120℃,流量:1.1-30m3/h 扬程:50-120m转速9600r/min。
产品用途
环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业:矿井内的固体颗粒、地下水、污浆水
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料
工业锅炉、电厂:水煤浆输送
